BMX 45Y2

Tornitura da barra multiasse

Il BMX45Y2 è caratterizzato da una struttura compatta per un ottimale sfruttamento degli spazi in officina. La riuscita combinazione tra il massiccio basamento in ghisa inclinato a 45°, il generoso dimensionamento dei principali elementi meccanici e la potenza dei motori mandrino (11 kW) e degli utensili motorizzati (4,6 kW max.), consentono di ottenere i seguenti vantaggi:

✓
Lavorazioni ottimali e precise di tutti i materiali, anche quelli più tenaci
✓
Riduzione dei tempi ciclo e maggiore durata degli utensili
✓
Ideale evacuazione del truciolo
✓
Ergonomia ed accessibilità per facilitare l’attrezzamento

BMX 45Y2

Tornitura da barra multiasse

Il BMX45Y2 è caratterizzato da una struttura compatta per un ottimale sfruttamento degli spazi in officina. La riuscita combinazione tra il massiccio basamento in ghisa inclinato a 45°, il generoso dimensionamento dei principali elementi meccanici e la potenza dei motori mandrino (11 kW) e degli utensili motorizzati (4,6 kW max.), consentono di ottenere i seguenti vantaggi:

✓
Lavorazioni ottimali e precise di tutti i materiali, anche quelli più tenaci
✓
Riduzione dei tempi ciclo e maggiore durata degli utensili
✓
Ideale evacuazione del truciolo
✓
Ergonomia ed accessibilità per facilitare l’attrezzamento
0
mm
Max. diam. lavorabile da barra
0
mm
Max. lunghezza lavorabile
0
rpm
Velocità di rotazione max.
0
Nm
Coppia max.

Il BMX45Y2 è equipaggiato con due veloci e robuste torrette motorizzate Biglia in grado di ricevere fino a 30 utensili contemporaneamente.
Gli utensili motorizzati sono azionati da un motore con potenza di 2,2/4,6 kW, coppia di 22 Nm e velocità rotazione di 6000 giri/min.

Utensili motorizzati

BMX 45Y2

Il BMX45Y2 è dotato di due elettromandrini raffreddati a liquido, azionati da motori con prestazioni al vertice della loro categoria (potenza di 11 kW e velocità di rotazione di 6000 giri/min).
I rigidi elettromandrini consentono notevoli asportazioni così come l’ottenimento di elevati valori
di finitura superficiale e rotondità.

Mandrino

BMX 45Y2

Il contromandrino con movimenti longitudinale e trasversale controllati dal CN (assi Z3 ed X3)
contribuisce ad aumentare significativamente la produttività e flessibilità della macchina.
Esso interagisce con il mandrino principale e si disassa rispetto al medesimo ottenendo i
seguenti vantaggi:


Contromandrino

BMX 45Y2

- Eliminazione interferenze tra le aree di lavoro delle due torrette
- Lavorazione simultanea ad “inseguimento” con tre utensili grazie alla funzione “Superimposition”
- Possibilità di utilizzare il contro mandrino come contropunta per sostenere il pezzo in
lavorazione sul mandrino principale con T1 e contemporaneamente eseguire la finitura con T2

Predisposto per l’automazione

✓

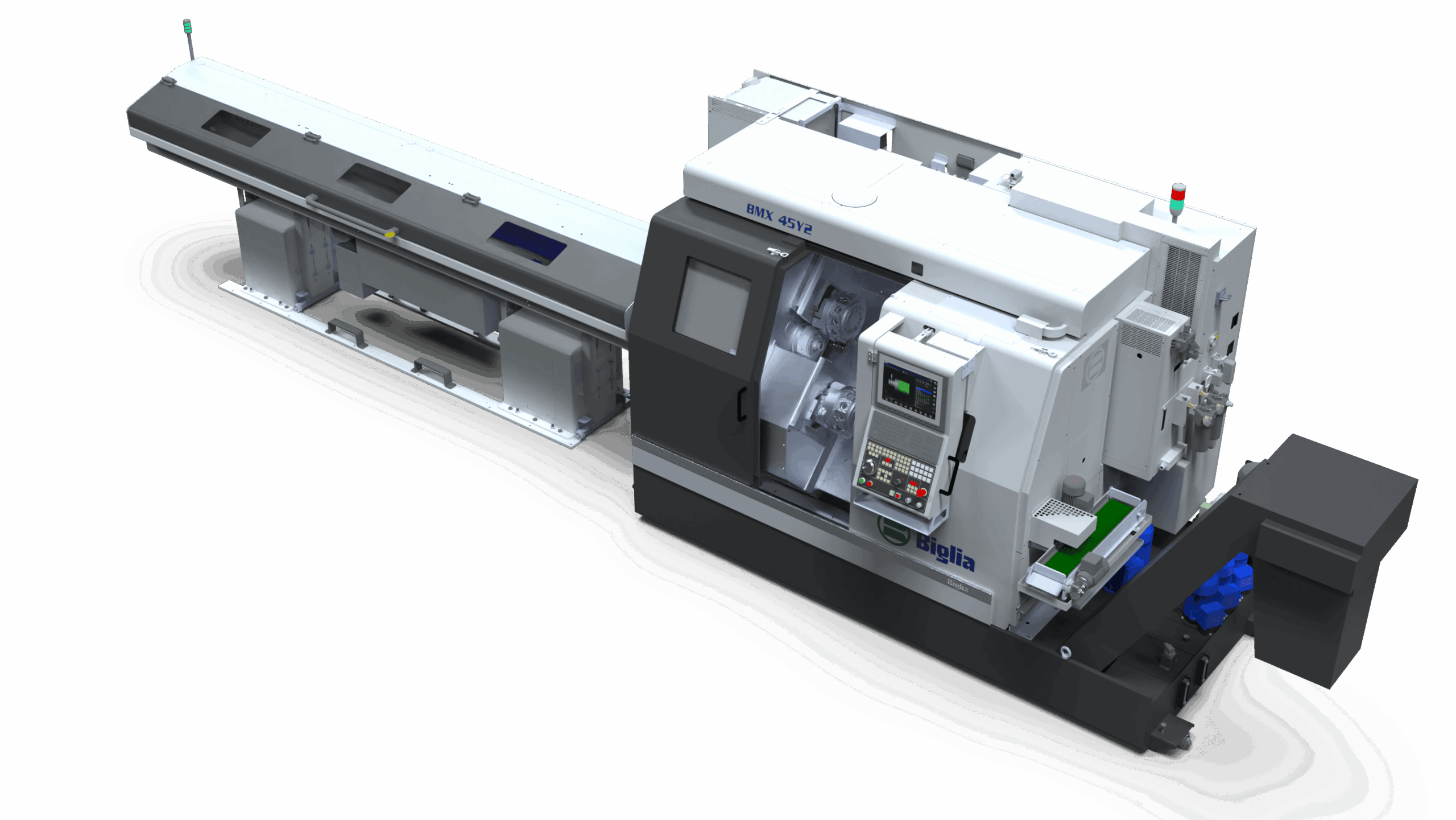

Predisposizione per il caricatore di barre
✓

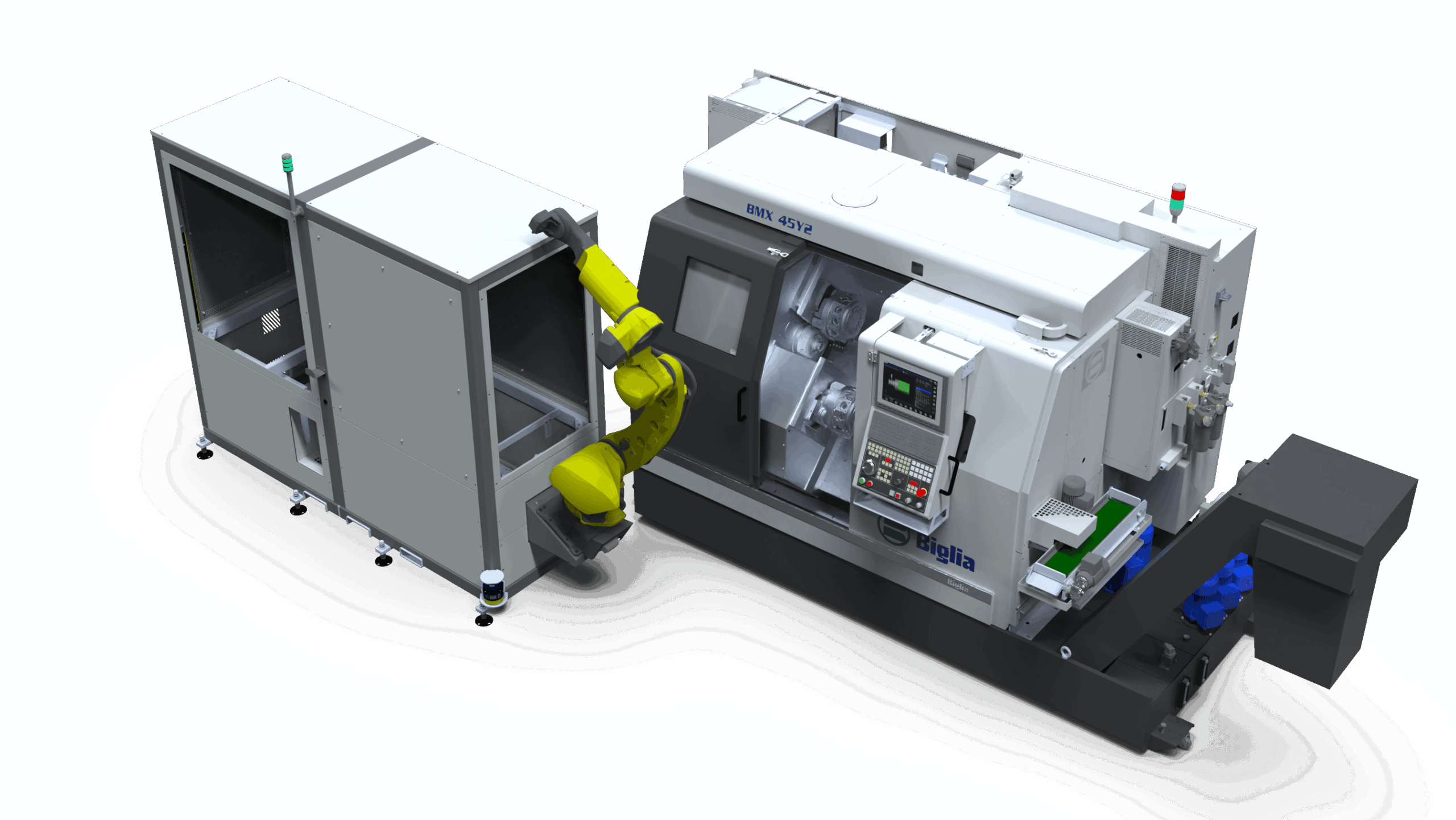

Predisposizione per il carico automatico da Robot

Predisposto per l’automazione

[icon_list_item icon=”fa-check” icon_type=”transparent” title=”Predisposizione per il caricatore di barre” icon_color=”#1bae70″]
[icon_list_item icon=”fa-check” icon_type=”transparent” title=”Predisposizione per il carico automatico da Robot” icon_color=”#1bae70″]

Capacità di Foratura e Barenatura

Il nuovo modello BMX45 oltre ad essere cresciuto nel passaggio barra, vede aumentare la corsa dell’asse Z1/Z2 a 350mm e la capacità in foratura/barenatura sul mandrino principale a 150mm

Capacità di Foratura e Barenatura

Il nuovo modello BMX45 oltre ad essere cresciuto nel passaggio barra, vede aumentare la corsa dell’asse Z1/Z2 a 350mm e la capacità in foratura/barenatura sul mandrino principale a 150mm

Confronta i modelli della famiglia per trovare quello più adatto alle tue esigenze

Tornitura da barra multiasse

BMX45-Y2

ø45
Max. diam. lavorabile da barra

100mm
Max. diametro lavorabile da ripresa

180mm
Max. lunghezza lavorabile

140mm
Max. diametro rotante

95 Nm, 11 kW, 6.000 giri/min
Coppia, Potenza e Velocità di rotazione max.

12 Posizioni, 0.15 sec, 2.2-4.6 kW, 6.000 giri/min
TORRETTA SUPERIORE 1 – INFERIORE 2

Robot
✓

Contropunta
✓

BMX70-Y2

ø51 ø70
Max. diam. lavorabile da barra

270mm
Max. diametro lavorabile da ripresa

640mm
Max. lunghezza lavorabile

220mm
Max. diametro rotante

286 Nm, 30-40 kW, 5.000 giri/min
Coppia, Potenza e Velocità di rotazione max.

15 Posizioni, 0.15 sec, 14 kW, 6.000 giri/min
TORRETTA SUPERIORE 1 – INFERIORE 2

Robot
✓

Contropunta
✓
